دستگاه تکسر برش یکی از پایهایترین و مهمترین ماشینآلات در هر کارگاه ساخت درب و پنجره دوجداره UPVC و آلومینیوم است. تمام پروفیلها قبل از جوش، زهوارزنی، مولیونزنی و مراحل بعدی، اول باید روی همین دستگاه با دقت میلیمتری برش بخورند؛ بنابراین کیفیت و دقت دستگاه تکسر برش، مستقیماً روی کیفیت نهایی درب و پنجره تأثیر میگذارد.
در هلدینگ ویندور ما خودِ پنجره تولید نمیکنیم؛ بلکه دستگاههای ساخت درب و پنجره را میفروشیم و تولید میکنیم. دستگاه تکسر برش یکی از همان ماشینهایی است که هر جا در برگههای دیگر از «تک سر برش» اسم برده میشود، میتواند به این صفحه بهعنوان مرجع لینک داده شود.
دستگاه تکسر برش چیست؟

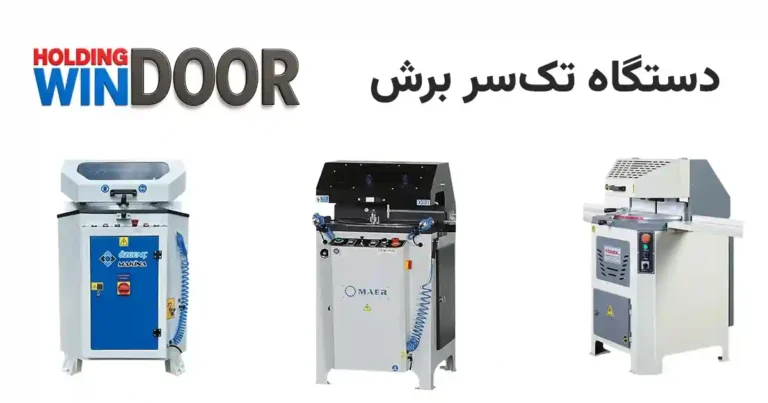

دستگاه تکسر برش (Single Head Cutting Saw) یک اره موتوری ثابت با یک هد برش است که برای برش پروفیلهای UPVC و آلومینیوم در زوایای مختلف استفاده میشود. در این دستگاه:
پروفیل روی میز دستگاه قرار میگیرد.
با گیرههای پنوماتیک یا مکانیکی محکم فیکس میشود.
تیغه گرد با سرعت بالا از پایین به بالا یا از عقب به جلو حرکت کرده و پروفیل را در زاویه مورد نظر برش میدهد.
در اکثر مدلهای حرفهای تکسر برش، امکان برش در زاویههای ۴۵ درجه، ۹۰ درجه و بعضاً ۱۳۵ درجه برای ساخت کادرهای مختلف در و پنجره فراهم است.
این دستگاه هم در کارگاههای کوچک و نوپا و هم در خطوط تولید صنعتی بزرگ استفاده میشود؛ فقط ظرفیت، توان موتور و امکانات دستگاهها با هم متفاوت است.
نقش دستگاه تکسر برش در خط تولید درب و پنجره UPVC و آلومینیوم
در خط تولید استاندارد درب و پنجره دوجداره:
پروفیلهای شاخهای UPVC یا آلومینیوم وارد کارگاه میشوند.
ابتدا روی دستگاه تکسر برش یا دو سر برش، به طول و زاویه مورد نیاز برش میخورند.
سپس برای تقویت، در صورت نیاز میلگرد یا پروفیل گالوانیزه داخلشان قرار میگیرد و برش میخورد.
قطعات برشخورده وارد مراحل بعدی مانند جوش، تمیزکاری، نصب یراقآلات و شیشه میشوند.
اگر برش در همین مرحله دقیق نباشد (مثلاً زاویه واقعاً ۴۵ درجه نباشد، یا طولها اختلاف حتی چند دهم میلیمتر داشته باشند)، در مرحله جوش، گوشهها خوب به هم نمیرسند، درز هوا و آب ایجاد میشود و کیفیت نهایی کار افت میکند. اینجاست که اهمیت یک تکسر برش دقیق و مطمئن کاملاً مشخص میشود.
اجزای اصلی و مشخصات مهم دستگاه تکسر برش
مدلها و برندها متفاوتاند، اما تقریباً همه دستگاههای حرفهای تکسر برش اجزای مشترکی دارند:
۱. موتور و تیغه برش
موتورهای صنعتی معمولاً بین ۱٫۱ تا ۳ کیلووات توان دارند.
قطر تیغهها اغلب حدود ۳۵۰ تا ۴۵۰ میلیمتر است که برای برش پروفیلهای UPVC و آلومینیوم در ارتفاع و عرضهای متداول کاملاً کافی است.
دور چرخش تیغه معمولاً حدود ۲۸۰۰–۳۰۰۰ دور در دقیقه است تا سطح برش صاف و بدون پلیسه ایجاد شود.
۲. میز و سیستم تنظیم زاویه
میز دستگاه معمولاً قابلیت چرخش بین ۴۵–۹۰–۴۵ درجه را دارد و در مدلهای پیشرفتهتر، هر زاویه دلخواه بین ۴۵- تا +۴۵ ممکن است.
روی میز، خطکش و استاپ (Stopper) برای تنظیم طول برش نصب میشود تا برشهای سریالی با طول یکسان انجام شود.
در بعضی مدلها خطکش دیجیتال برای اندازهگیری دقیق طول، روی دستگاه نصب میشود.
۳. گیرههای پروفیل (سیستم فیکسینگ)
برای بالا بردن ایمنی و دقت برش، از گیرههای پنوماتیک عمودی و افقی استفاده میشود که پروفیل را از بالا و کنار میگیرند تا در زمان حرکت تیغه هیچ لرزشی نداشته باشد.
این گیرهها مخصوصاً هنگام برش پروفیلهای بلند و سنگین آلومینیومی اهمیت زیادی دارند.
۴. ظرفیت برش (ارتفاع و عرض)
بسته به مدل، ارتفاع برش معمولاً بین ۱۰۰ تا ۱۲۰ میلیمتر و عرض برش بین ۱۵۰ تا ۲۰۰ میلیمتر است.
اگر در کارگاه از پروفیلهای خاص و بزرگ استفاده میشود، باید ظرفیت برش دستگاه با آن پروفیلها تطبیق داده شود.
۵. سیستم ایمنی و محافظها
شیلد محافظ روی تیغه، سیستم توقف اضطراری (Emergency Stop)، و طراحی مناسب برای دور کردن اپراتور از مسیر برش، از الزامات ایمنی این دستگاههاست.
سیستم پاشش روغن یا اسپری برای برش آلومینیوم، هم طول عمر تیغه را بالا میبرد و هم ایمنی و کیفیت سطح برش را بهتر میکند.
چه زمانی دستگاه تکسر برش بهتر از دو سر برش است؟
دستگاه دو سر برش برای تولید انبوه و سرعت بالا عالی است، اما همیشه منطقیترین انتخاب نیست. تکسر برش در شرایط زیر مزیت جدی دارد:
کارگاههای تازهتأسیس
در شروع کار که سرمایه اولیه محدود است، خرید یک ست ۵تکه اقتصادی شامل:
برش تکسر
جوش تکسر
مولیونزن
زهوارزن
کپیفرز
منطقیتر از سرمایهگذاری سنگین روی دو سر برش است؛ مخصوصاً وقتی حجم سفارشها هنوز خیلی بالا نیست.
کارگاههایی با حجم تولید متوسط
اگر تعداد سفارش روزانه در حدی است که با یک اپراتور و یک تکسر برش میتوان کار را جمع کرد، تکسر برش هزینه اولیه کمتر و انعطاف بیشتری میدهد.
برشهای خاص و سفارشی
برای برش در زاویههای غیرمعمول، کارهای تعمیراتی، یا برش پروفیلهای متفرقه، تکسر برش معمولاً راحتتر و کاربردیتر از دو سر برش است.
همراه با خط دو سر برش
حتی در کارگاههای بزرگ که دو سر برش CNC دارند هم معمولاً حداقل یک تکسر برش جداگانه نگه میدارند تا کارهای سفارشی و سریع را روی آن انجام دهند و خط اصلی متوقف نشود.
انواع دستگاه تکسر برش از نظر سطح اتوماسیون
۱. تکسر برش دستی
حرکت تیغه و تنظیم طول/زاویه بیشتر دستی است.
قیمت اقتصادیتر، مناسب استارت کارگاهها.
نمونههای حرفهای مثل مدلهای دستی اوزگنچ ماکینا با وجود دستی بودن، دقت برش بسیار بالایی دارند. ozgencmachine.com
۲. تکسر برش نیمهاتوماتیک
پایین آوردن تیغه و گیرهها پنوماتیک و اتوماتیک است، اما تنظیم طول و زاویه توسط اپراتور انجام میشود.
سرعت و ایمنی بالاتر نسبت به مدلهای کاملاً دستی.
۳. تکسر برش تماماتومات و زاویه متغیر
زاویه و طول از طریق PLC یا صفحهنمایش تنظیم میشود.
در مدلهای پیشرفته، موقعیت تیغه و میز بهصورت اتوماتیک تنظیم میشود.
مناسب خطوطی که تیراژ متوسط تا بالا دارند و دقت و سرعت هر دو مهم است.
نکات مهم در انتخاب و خرید دستگاه تکسر برش
برای انتخاب بهترین دستگاه تکسر برش مناسب کارگاه، چند نکته کلیدی باید بررسی شود:
نوع کارگاه و تیراژ تولید
کارگاه نوپا با تیراژ پایین: یک تکسر اقتصادی ولی باکیفیت کفایت میکند.
کارگاه نیمهصنعتی: مدل نیمهاتومات یا اتومات، با خطکش دیجیتال و امکانات بیشتر منطقی است.
جنس پروفیلها (UPVC یا آلومینیوم)
اگر عمده کار با UPVC است، دستگاههای استاندارد UPVC کافیاند.
اگر آلومینیوم هم کار میشود، باید مطمئن بود دستگاه برای برش آلومینیوم طراحی شده و سیستم روانکاری/اسپری دارد.
دقت و کیفیت برش
تلرانس طولی و زاویهای دستگاه در کاتالوگ و تست عملی باید بررسی شود (مثلاً خطای طولی در حد ±۰٫۵ میلیمتر یا کمتر).
سطح برش باید بدون پلیسه و لبپر شدن باشد؛ مخصوصاً برای پروفیلهای لمینیت.
برند، قطعات و خدمات پس از فروش
برای مشتریان داخل ایران معمولاً این موارد اهمیت دارد:
تأمین تیغه، گیرهها، سنسورها و قطعات مصرفی در داخل کشور.
وجود تیم نصب و راهاندازی و آموزش رایگان.
گارانتی معتبر و خدمات پس از فروش واقعی، نه فقط روی کاغذ.
هلدینگ ویندور نماینده رسمی چند برند معتبر بینالمللی است و در کنار آن، ستهای اقتصادی ساخت ایران را هم با قطعات ترک و اروپایی ارائه میکند تا بر اساس بودجه و نوع کارگاه، انتخاب منطقیتری داشته باشید.
ایمنی و ارگونومی
وجود شیلد مناسب روی تیغه، سوئیچهای ایمنی، دکمه توقف اضطراری و طراحی بدنه بهگونهای که اپراتور حین برش، فاصله امن از تیغه داشته باشد.
دسترسی آسان برای تنظیـمات و سرویس، تا اپراتورها سریع خسته نشوند.
زیرساخت برق و هوای فشرده کارگاه
اکثر دستگاههای تکسر برش صنعتی با برق سهفاز کار میکنند.
سیستم پنوماتیک دستگاه نیاز به کمپرسور هوای مناسب دارد (معمولاً ۰٫۶ تا ۰٫۸ مگاپاسکال).
نگهداری صحیح دستگاه تکسر برش برای عمر طولانیتر
اگر دستگاه تکسر برش بهدرستی نگهداری شود، سالها میتواند بدون مشکل در کارگاه کار کند. چند نکته ساده اما مهم:
تیغه را جدی بگیرید
تیز بودن تیغه یعنی برش تمیز، فشار کمتر به موتور و تحمل کمتر برای گیرهها.
تیغههای کند باعث سوختگی سطح پروفیل، لرزش، و حتی آسیب به موتور میشوند.
تمیزکاری روزانه دستگاه
برادهها و خاک اره UPVC و آلومینیوم باید مرتب از اطراف تیغه، میز و گیرهها جمع شوند.
تجمع براده هم روی دقت برش اثر میگذارد و هم خطر آتشسوزی را بالا میبرد.
بررسی دورهای گیرهها و سیستم پنوماتیک
شیلنگها، شیرها و جکهای پنوماتیک باید مرتب چک شوند تا نشتی و افت فشار نداشته باشند.
گیرهای که خوب کار نکند، یعنی پروفیل در زمان برش تکان میخورد و دقت کار از بین میرود.
روانکاری ریلها و قطعات متحرک
طبق دفترچه دستگاه، نقاط مشخصی برای روغنکاری یا گریسکاری وجود دارد.
عدم روانکاری بهموقع باعث گیر کردن و خرابی زودرس قطعات میشود.
تراز بودن دستگاه روی زمین
نصب و تراز اولیه باید اصولی و با ابزار مناسب انجام شود.
دستگاهی که تراز نباشد، در طولانیمدت هم برشهای دقیق نمیدهد و هم فشار نامتوازن به شاسی و پایهها وارد میکند.
